立式GZDW电力直流屏

愈翼GZDW系列直流屏

来源:本站   发布时间:2012-7-25 16:39:54   浏览次数:

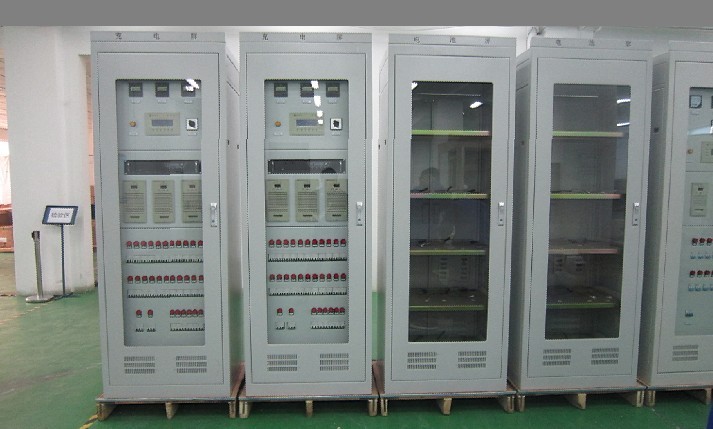

立式直流屏100AH 220V

YY-GZDW系列直流屏应用

    GZW系列数控直流屏适用于变电站、发电厂、通信电源系统及工矿企业,作为控制、保护、信号、事故照明等负荷的正常与事故情况下的直流电源。尤其适用于无人值守变电站,是50万伏以下变电站理想的直流供电系统。

YY-GZDW系列直流屏简介
        PLC+触摸屏监控与智能型高频模块、铅酸免维护蓄电池等新元件的技术组合,以及电力系统对开放式组态软件及通信功能不断提出更高的要求,在直流电源领域中,最终推出了自动化程度更高、保护配置更合理、自动化程度更高、全数字检测调节和控制的智能数控直流电源屏。
产品特点:
采用开关电源特有的模块化设计,冗余热备份。
超宽的电压输入范围,电网适用性强,可用于环境相对恶劣的场所。
充电模块可带电插拔,在线
维护,方便快捷。
充电模块采用国际最新软开关技术,转换效率高,电磁干扰小。
硬件低差自主均流技术,模块间输出电流不平衡度典型值±3%。
充电模块通过CE安规和电磁兼容认证,可靠、安全。
开放式接口设计,具有强大的通讯功能,很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。
蓄电池自动管理及保护,实时自动监测蓄电池工作状态及各项参数。
技术规格:

类别

名称

指标

220V系列

110V系列

输入参数

输入方式

单相电源L/N/PE或者三相四线制

输入电压

80285Vac或者380Vac±15

频率

4555Hz

输出参数

直流馈出回路

依据实际情况确定

浮充电压

198260Vdc

99130Vdc

均充电压

220320Vdc

110160Vdc

纹波系数

≤0.5%(典型值0.5%)

稳压精度

≤±0.5%(典型值0.1%)

稳流精度

≤±0.5

充电模块间电流不均衡度

≤±5%(典型值3%,50%~100%额定负载)

保护参数

输入过压切换点

470±5Vac

输入欠压切换点

324±4Vac

充电模块输出欠压告警

198V

99V

绝缘特性

输出对地

2kVac,漏电流≤30mA,时间1min,无飞弧

输入对地

输入对输出

环境温度

工作环境温度

-540

存储环境温度

音响噪音

≤55dB

机械参数

单个机柜外形尺寸(高××深)

2260(或2360mm×800mm×600mm

单个机柜重量

200kg(不包括模块、监控单元和降压硅链)
